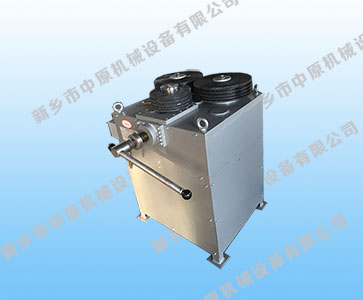

F5液壓法蘭機技術參數

一、設備技術參數

1、卷制材料：不銹鋼、碳鋼等

2、卷制厚度及*大寬度：

卷制扁鋼*大厚度10mm,*大寬度50mm。

例：3*40*小直徑200mm 4*40*小內勁250mm  5*40  *小內徑300mm   6*50*小內徑500mm  8*40*小內徑320mm   8*50*小內徑430mm   10*40*小內徑300mm   10*50*小內徑600mm   該機卷制法蘭的口徑應遵循寬度加大直徑也加大的原則，以實物變形為準。

4、設備噪音：﹤50分貝

5、環境溫度：-30℃—60℃

6、設備外形尺寸：1200*900*1300（長，寬，高）

三、設備主要配置（部分構件、材質、配件、電機、電器生產廠家）

1、 主機箱體：鋼板焊接件（加固型）

2、 成型模具：45*鋼，淬火硬度HRC50—53

3、 動力系統：電機：4---2.2kw，減速機為BLED3-187液壓站功率4-4kw，郵箱容積30升。缸徑125mm，系統壓力20mpa。

4、電控箱電器：均采用德力西產品。

5 設備箱體內部傳動均采用圓柱齒輪。均高頻處理。

四、設備原理與特點

該機為叁輥型材卷圓機，集機電一體。電機輸出的較高轉速通過傳動裝置（聯軸器，減速機，齒輪等）轉換成所需的大扭矩低轉速，帶動固定位置的兩主動輥實現旋轉運動，為型材行走提供扭矩。被動輥通過油缸前進、后退實現位移，來控制直徑大小。三個工作輥成等腰三角形分布，通過調整移動輥實現這三個點形成的弧線達到所需彎曲半徑，借助被動輥的壓緊及兩主動輥的旋轉運動，使型材經過多次連續彎曲，產生永久性塑性變形，用于常溫狀態下將型材卷制成圓形，弧形等工件。

五、設備制造與檢驗標準

 企業標準

六、安裝要求

1、設備安裝在正常水泥地面上，找正，以進給導軌面處于水平位置為準。

七、設備調試

 按說明書操作，供方免費提供技術指導。

八、設備質保期及售后服務

  設備質保期一年，終生提供技術服務，一年后為有償配件服務。

九、隨機文件

1、產品合格證

2、設備使用維護說明書

3、電氣控制原理圖
